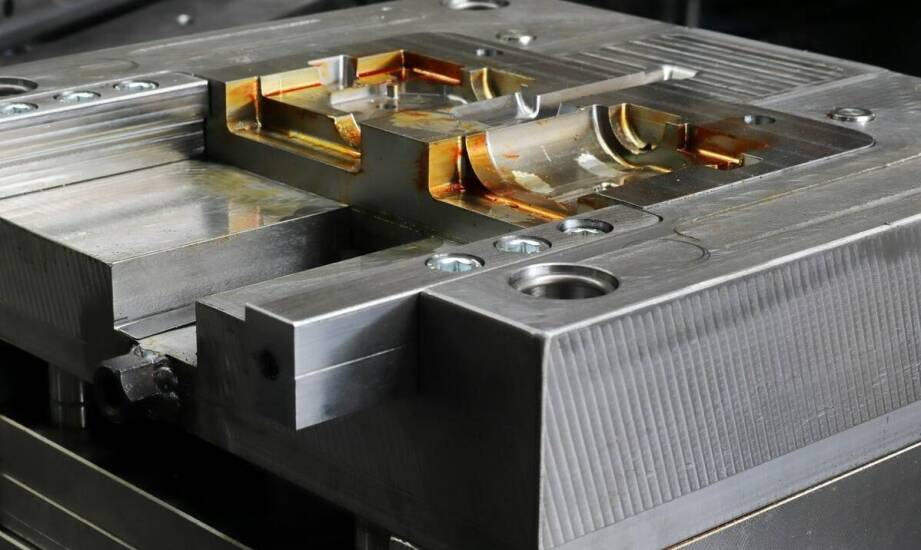

Jak powstaje forma ciśnieniowa z aluminium: od projektu CAD do testów przed serią

Konstrukcja form ciśnieniowych przeznaczonych do odlewania stopów aluminium nie wybacza pomyłek, a pojedynczy błąd geometrii na wczesnym etapie potrafi zablokować całą serię produkcyjną. Odchyłka wewnątrz głównego gniazda o ułamek milimetra sprawia, że wtłaczany pod ogromnym ciśnieniem płynny metal zachowuje się w sposób zupełnie nieprzewidywalny. Niewłaściwie spasowana powierzchnia prowadząca uniemożliwia prawidłowe i bezpieczne domknięcie ciężkich stalowych połówek narzędzia. Sytuacja ta bezpośrednio przekłada się na ryzyko poważnej awarii prasy odlewniczej oraz kosztowne przestoje na linii produkcyjnej. W takich warunkach materiał nie wypełnia wnęki równomiernie, tworząc nieodwracalne wady strukturalne w gotowym detalu.

Projektowanie formy w systemie CAD i przygotowanie baz

Przeniesienie koncepcji technicznej do środowiska CAD wymaga od inżynierów głębokiego zrozumienia fizyki płynów i specyfiki stopów lekkich. Konstruktorzy muszą uwzględnić intensywne zjawiska temperaturowe, wprowadzając do modelu przestrzennego kompensację na skurcz aluminium wynoszący od 0,6 do 1,3 procent. Oprogramowanie automatycznie powiększa wymiary wirtualnego gniazda formującego, aby fizyczny element po wystygnięciu na hali trzymał założone tolerancje wymiarowe. Na ekranie komputera symuluje się następnie dokładny przepływ ciekłego metalu oraz proces jego późniejszego krzepnięcia wewnątrz bloku. Narzędzia inżynierskie precyzyjnie wskazują miejsca narażone na przegrzanie lub uwięzienie gazów. Zgromadzone dane pomagają optymalnie poprowadzić sieć kanałów chłodzących wodą albo olejem termalnym, a także wyznaczyć odpowiednie punkty odpowietrzania. Projektant określa również kluczowe linie podziału formy i rozmieszcza system kołków wyrzutowych. Bez tych precyzyjnych kalkulacji wyjęcie skomplikowanego odlewu z pracującej maszyny skutkowałoby jego trwałym odkształceniem.

Półfabrykat dla przyszłego narzędzia przemysłowego powstaje najczęściej z wysokogatunkowej stali narzędziowej przeznaczonej do pracy na gorąco. Pierwszym krokiem na wydziale mechanicznym pozostaje ustalenie bezwzględnych baz odniesienia. Obrabiarka przygotowuje idealnie płaskie powierzchnie oraz otwory bazowe, z których systemy pomiarowe będą czerpać współrzędne aż do końca cyklu produkcyjnego. Odchyłka geometryczna bazy na poziomie zaledwie 0,02 milimetra przenosi się na kolejne etapy, zniekształcając krytyczne fragmenty gniazda. Stalowy blok przechodzi nierzadko wieloetapową obróbkę cieplną. Proces ten eliminuje ryzyko mikropęknięć i odkształceń materiału pod wpływem ogromnych naprężeń uwalnianych podczas intensywnego frezowania zgrubnego.

Precyzyjna obróbka skrawaniem i weryfikacja wymiarów

Zebranie nadmiaru materiału i nadanie narzędziu docelowych kształtów przejmują nowoczesne centra frezarskie. Dokładna obróbka CNC w Radomiu, realizowana między innymi przez doświadczoną firmę KLM Design Monika Kijas, pozwala wyciąć w utwardzonej stali niezwykle skomplikowane kontury. Pięcioosiowe maszyny osiągają dokładność pozycjonowania rzędu pojedynczych mikrometrów. Narzędziownia wykorzystuje zaawansowany park maszynowy do kształtowania powierzchni, które będą bezpośrednio stykać się z ciekłym aluminium w temperaturze przekraczającej 600 stopni Celsjusza. Wysoka precyzja skrawania znacząco redukuje czas potrzebny na uciążliwe ręczne polerowanie wnęki przed jej finalnym montażem. Elektroerozja drutowa koryguje z kolei te najciaśniejsze miejsca spasowań, do których standardowe frezy nie mają dostępu ze względu na ograniczenia kinematyczne.

Najściślejszy nadzór metrologiczny obejmuje fragmenty decydujące o szczelności i płynności mechanizmów całej konstrukcji. Maszyny pomiarowe CMM skanują powierzchnie prowadzące suwaków oraz rdzenie formujące, weryfikując zachowanie tolerancji narzuconych przez konstruktora na poziomie 0,005 milimetra. Szlifowanie elementów ruchomych do chropowatości Ra równej 0,4 mikrometra zapobiega zacieraniu się stalowych mechanizmów w trakcie tysięcy cykli otwierania i zamykania maszyny odlewniczej. Gotowe komponenty składa się następnie w jedną całość, aby zweryfikować szczelinę na głównej płaszczyźnie podziału. Tuszowanie powierzchni przylegania obu połów uwidacznia rzeczywisty kontakt elementów. Luz przekraczający setne części milimetra skutkowałby niekontrolowanym wypływem ciekłego metalu poza obręb gniazda.

Próby technologiczne i testy przed produkcją seryjną

Teoretyczna poprawność modelu CAD oraz precyzja wykonania poszczególnych części nie gwarantują jeszcze ostatecznego sukcesu na odlewni. Zmontowana forma trafia na maszynę testową, gdzie technicy wykonują serię próbnych wtrysków z wykorzystaniem docelowego stopu aluminium. Pierwsze uzyskane detale poddaje się rygorystycznym badaniom nieniszczącym, najczęściej z użyciem defektoskopii rentgenowskiej. Analiza pozwala wykryć niewidoczną gołym okiem porowatość gazową, groźne niedolewy lub mikroskopijne pęknięcia skurczowe wewnątrz struktury. Pomiary geometryczne próbnych odlewów ujawniają rzeczywisty skurcz metalu zachodzący w unikalnych warunkach cieplnych tego konkretnego narzędzia.

Odchyłki wymiarowe wykryte podczas testów wymagają powrotu formy na wydział narzędziowy w celu przeprowadzenia celowanych modyfikacji. Zmianie ulega często przekrój szczelin we wlewkach lub intensywność i kierunek przepływu cieczy w obwodach chłodzących. O bezawaryjnej pracy narzędzia ciśnieniowego decyduje ostatecznie pełna spójność inżynierskiego projektu z mikrometryczną obróbką metali. Tylko stuprocentowa zgodność pomiędzy wirtualnym modelem a fizycznie wyfrezowanym gniazdem dopuszcza sprzęt do nieprzerwanej, wielozmianowej produkcji dla najbardziej wymagających gałęzi przemysłu.
